Пояснения и примеры использования контрольных (ограничительных) стержней для гибких вставок (компенсаторов фланцевых) АБРА.

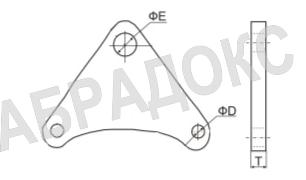

Неподвижная опора трубопровода
на чертежах и схемах
Неподвижная опора трубопровода
на планах
Контрольные стержни иногда нужны для недопущения запрещенных режимов работы гибких вставок, например, типа - "Не допускается одновременная работа компенсатора на растяжение и сдвиг". Правила использования различных типов гибких вставок - компенсаторов ABRA вы можете найти в соответствующих разделах нашего каталога.

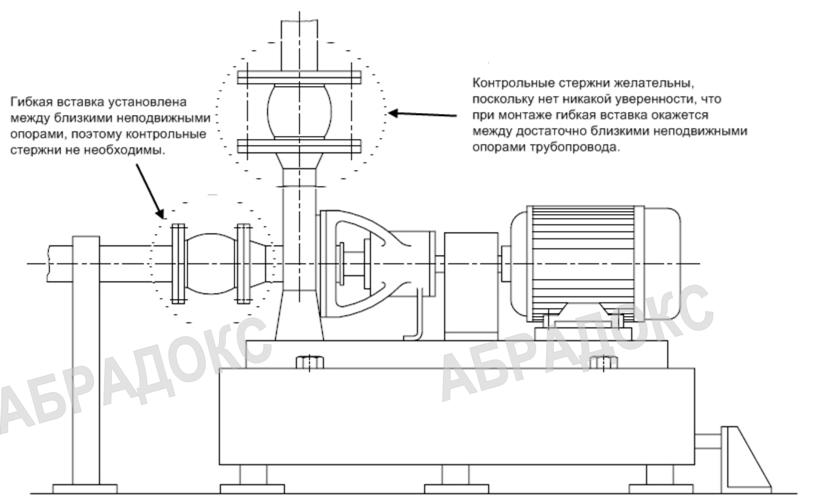

Кроме вышеописанной ситуации , в случае, когда гибкая вставка установлена достаточно близко между неподвижными опорами (защемлениями) трубопровода, то никакие контрольные стержни, конечно, не нужны. Они становятся необходимы, когда неподвижные опоры (защемления) трубопроводов находятся достаточно далеко друг от друга, или неизвестно где будут находится (что актуально для производителей блочных устройств - насосных станций, тепловых пунктов, узлов учета и т.п.). Данные соображения равноприменимы к гибким вставкам всех диаметров и типов. Таблицы допустимых линейных и угловых смещений различных типов гибких вставок - компенсаторов ABRA вы можете найти в соответствующих разделах нашего каталога.
Ни гибкие вставки ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
Примеры крепления контрольных стержней на гибких вставках - компенсаторах фланцевых для различных технологических целей:
Ниже приведены (графически) основные варианты использования контрольных стержней с гибкими вставками, но не следует забывать, что кроме указанных на рисунках, существуют варианты:
установки шпилек на затянутых сферических шайбах, для обеспечения только сдвиговой работы вставки,
варианты с практически полной фиксацией вставок при работе в режиме защиты от шума,
варианты использования гибких вставок для гальванической развязки участков трубопроводов, со специальными дополнительными изолирующими втулками на шпильках,
прочие специальные варианты

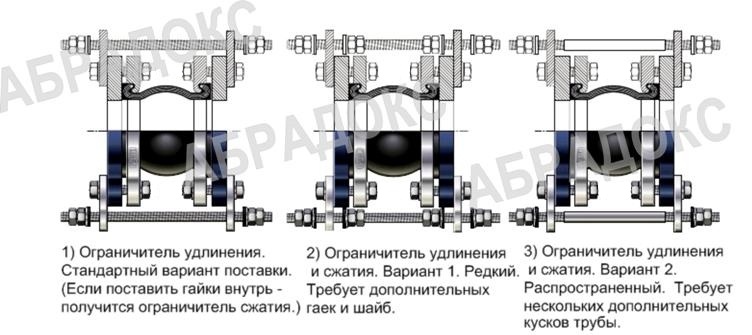

Итак: Примеры наиболее распространенных вариантов крепления контрольных стержней на гибких вставках - компенсаторах фланцевых для различных технологических целей:
