PN16 DN40-600 со штурвалом. Задвижка с обрезиненным клином фланцевая чугунная DN040-600 PN16 ABRA A4016 / DIN 3202 F4 (F5) со штурвалом.

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Подробнее про водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

• воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
• стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
• стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
• техническому воздуху и т.д.

• Задвижки чугунные ABRA,  по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
• Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

Чертеж габаритный задвижки чугунные клиновой с обрезиненным клином и невыдвижным штоком ABRA A4016 (аналог 30вч39р и 30ч39р  на PN16) чугунной ( размеры в таблице ниже):

• Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
• Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
• Полнопроходная конструкция позволяет использовать данные задвижки чугунные ABRA ( По строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) даже в системах канализации.
• Конструкция клиновой задвижки ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) обеспечивает при необходимости полную разборность.
• Очевидно, что задвижка чугунная клиновая ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) с обрезиненным клином допускает возможность подачи среды в любом направлении.

Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A4016 DN40-150 PN10/16, DN200-600 PN16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

• Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.
• По запросу поставляем задвижки чугунные с обрезиненным клином DN40-1200 PN10 и PN16 со строительными длинами по DIN3202 F4 и F5 (EN558-1 Serie 14 и Serie 15)

Спецификация деталей и материалов задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A4016 DN40-150 PN10/16, DN200-600 DN16 фланцевой ( По строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ) :

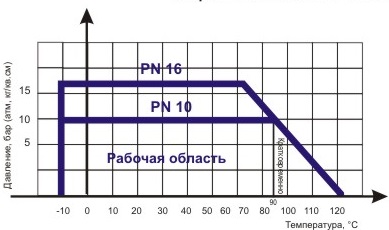

Диаграмма Давление / Температура для задвижки клиновой ABRA A4016 ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ) с обрезиненным клином и невыдвижным штоком DN40-150 PN10/16, DN200-600 PN16:

Диаграмма определяет рабочую область для задвижки клиновой ABRA A4016 с обрезиненным клином и невыдвижным штоком DN40-600, PN16.  по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A4016 DN40-150 PN10/16, DN200-600 PN16. Все размеры в мм. Внимание! Таблица составлена из расчета установки задвижек на стальные или чугунные трубы. При установке задвижек на прижимной фланец полиэтиленовых (ПЭ, ПНД) труб следует выбирать более длинные болты или шпильки согласно справочным данным под таблицей.

Подходящие стандарты ответных фланцев и исключения:

• Расчетный срок эксплуатации задвижки ABRA - не менее 50 лет, при использовании на питьевой воде соответствующей EU Council Directive 98/83/EC, WHO's Guidelines for Drinking-water Quality, (Geneva, 1993), СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем паспорту.
• Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 250 циклов открытия/закрытия (для арматуры с ручным управлением) без обслуживания.
• Класс герметичности – класс «А» согласно ISO5208, CEI/IEC 60534-4, GOST 54808 и GOST 9544 (протечки не допускаются.)
• Задвижка производятся в соответствии с требованиями к безопасности по EN1171 и ГОСТ 12.2.063
• Возможные строительные длины: ГОСТ 3706-93 (ряд 3 и 1), DIN3202 F4 и F5, EN558 Sereies 14 и 15 (ряд 14 и 15), EN558-1 GR (серия) 14 и 15.
• Присоединительные размеры фланцев - "плоские" типы присоединительной поверхности по EN 1092-1, DIN 2526, ГОСТ 12815/ ГОСТ 12820/ГОСТ 12821/ГОСТ 12822/ГОСТ Р 54432/ГОСТ 33259
• Редуктор привода или ручной маховик имеют ресурс на полный срок службы задвижки без обслуживания.
• Материал корпуса и крышки корпуса – ВЧШГ. Материал рабочего органа - ВЧШГ, нержавеющая сталь. Материал уплотнения ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90). Материал шпинделя - нержавеющая сталь. Материал гайки клина задвижки – латунь, бронза
•  Материал обрезиненного клина ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90 Покрытие обрезиненного клина - сплошное.
• Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.
• Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и соблюдении при условии соблюдений всех требований расчетного срока эксплуатации.

Инструкция по монтажу, установке и эксплуатации задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A4016 DN40-150 PN10/16,  DN200-600 PN16 фланцевой

• Обязательны к выполнению "Общие требования к монтажу трубопроводной арматуры ABRA"
• При установке задвижки с обрезиненным клином "насухую" в трубопроводе =  при отсутствии рабочей жидкости в трубопроводе, сила трения резины о металл не позволяет ее полностью закрыть при  помощи разумных усилий вручную. Следует смочить (смазать) поверхности трения, если Вам необходимо закрыть задвижку "насухую", например для настройки или проверки. Для смазки применять только и единственно silicon oil =  cиликоновую смазку =  силиконовое масло. Попытка закрывать задвижки этого типа "насухую"с усилием приводит к повреждениям уплотнений штока и/или клина.
• Задвижки с обрезиненным клином ABRA (типа 30ч39р) должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации
• В процессе эксплуатации, пуско-наладочных и ремонтных работ задвижки с обрезиненным клином ABRA не допускается использовать в качестве регулирующего устройства.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку с обрезиненным клином ABRA осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
• По мере необходимости рекомендуется:
  - смазывать распылением резьбовую часть шпинделя смазкой (oil mist - soft film which displaces moisture from wet surfaces) по API RP 686,  BS 1133 (6) или же смазкой НГ-203 марки В по ГОСТ(GOST) 12328-77;
  - производить подтяжку втулки сальника;
  - восстанавливать нарушенное лакокрасочное защитное покрытие.
• Все детали задвижек с обрезиненным клином - NRS resilient gate valves ABRA (типа 30ч39р) взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.
• Затвор (клин) задвижки с обрезиненным клином ABRA (типа 30ч39р) при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную.
• Указания мер безопасности.
  • К монтажу, эксплуатации и обслуживанию задвижек с обрезиненным клином ABRA (типа 30ч39р) допускается персонал, прошедший соответствующее обучение по устройству задвижек, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.
  • Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт задвижки с обрезиненным клином ABRA, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности.
  • Для обеспечения безопасной работы задвижки с обрезиненным клином категорически запрещается:
    - использовать задвижки с обрезиненным клином ABRA (типа 30ч39р) на рабочие параметры, превышающие указанные в данном техническом описании;
    - эксплуатация задвижек с обрезиненным клином ABRA (типа 30ч39р) при отсутствии эксплуатационной документации;
    - производить опрессовку трубопровода давлением выше рабочего при закрытом затворе задвижки с обрезиненным клином ABRA;
    - разбирать задвижку с обрезиненным клином ABRA (типа 30ч39р), находящуюся под давлением;
    - рекомендуется устанавливать фильтр механической очистки по направлению потока среды до задвижек с обрезиненным клином ABRA.
  • Во избежание травм, неисправностей оборудования, падений, ударов и прочих повреждений  запрещается поднимать задвижки с обрезиненным клином за штурвал, привод или редуктор.
• Порядок установки
  • Перед монтажом необходимо:
    - очистить (продуть) трубопроводы от грязи, песка, окалины;
    - произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.
  • Для удобства обслуживания и осмотра, а также для обеспечения наилучшего промывания грязи из под клина задвижки при закрытии - следует устанавливать задвижки с обрезиненным клином ABRA в следующих рабочих положениях:
    - вертикальном - на горизонтальных и наклонных трубах - (при положении маховика сверху),
    - горизонтальном - только на вертикальных трубах
  • Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».   см. подробную инструкцию на сайте наших партнеров.
  • При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобиться дополнительная подтяжка соединения через некоторое время после начала эксплуатации или, в особо сложных случаях, комплектация крепежа мощными тарельчатыми пружинными шайбами.
• Особенности монтажа клиновых задвижек с электроприводом
  • Перед установкой задвижки в трубопроводе необходимо настроить привод и задвижку на совместную работу в соответствии с инструкцией завода-изготовителя электропривода:
    • проверить монтаж или смонтировать привод с задвижкой;
    • при монтаже задвижки с приводом в любом положении, отличном от вертикального, привод должен иметь собственные опоры;
    • установка привода под задвижкой строго не рекомендуется;
    • настроить концевые выключатели и ограничители хода для положений «открыто» и «закрыто», диск и седло при этом следует покрыть силиконовой смазкой во избежание работы "насухую";
    • произвести несколько циклов пробного открытия-закрытия задвижки с помощью ручного дублера;
    • если при открытии от ручного дублера задвижка открывается-закрывается нормально, произвести подключение к сетям питания и управления и произвести несколько циклов пробного открытия-закрытия с помощью электропривода.
    • Только после выполнения указанных операций, если задвижка с приводом функционируют нормально, допускается приступить к монтажу задвижки на трубопроводе.
• Правила хранения.
  • До монтажа задвижки с обрезиненным клином ABRA (типа 30вч39р / 30ч39р) должны храниться в складских помещениях или под навесом, защищающих их от загрязнения и атмосферных осадков, УФ излучения и солнечного света, обеспечивающих сохранность упаковки, исправность задвижки в течение гарантийного срока.
  • При длительном хранении (не более 6 месяцев с момента изготовления) задвижки с обрезиненным клином ABRA необходимо периодически (не реже 2-х раз в год) осмотреть, удалить наружную грязь и ржавчину.
  • Проходные отверстия задвижек с обрезиненным клином ABRA (типа 30вч39р / 30ч39р) должны быть закрыты надежно закрепленными заглушками, снимать которые необходимо перед монтажом.
  • При хранении рекомендуется вертикальное положение задвижек с обрезиненным клином ABRA (стойкой вверх) со снятым маховиком.
• Транспортировка.
  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
  • Условия транспортировки и хранения  -  закрытые помещения с чистым сухим воздухом при отсутствии УФ излучения и солнечного света.
  • Задвижки с обрезиненным клином ABRA должны транспортироваться в прочной деревянной или аналогичной по качествам таре, обеспечивающей устойчивость при наклоне до 45 градусов (50% уклона) и раскрепляются от возможных перемещений с опущенным вручную до упора, но не затянутым, клином (напоминаем, что данный тип задвижек вообще не закрывается "насухую") - примерно по группе Ж3 ГОСТ (GOST) 15150. Допускается аккуратная транспортировка без упаковки, на поддонах, при этом рекомендуется маховик снимать во избежание поломки и запрещается стваить груз сверху на задвижку.
  • При подъеме, погрузке и разгрузке задвижка с обрезиненным клином ABRA должна находиться в горизонтальном положении во избежание повреждений.
• Регламентные работы.
  • Периодически, не реже одного раза в месяц, производить контроль в рабочем состоянии:
    - внешний осмотр;
    - проверку герметичности мест соединения относительно внешней среды.
