Задвижки шиберные (затворы ножевые) ABRA-KV-01 со штурвалом невыдвижной шток (NRS) двусторонние PN10 и PN16, DN050-600, GGG40/SS304/EPDM(NBR). Knife gate valve.

Задвижки шиберные (затворы ножевые) DN(Ду) 50-600 PN(Ру) 10/16 двусторонние, корпус GGG40,  нож - SS AISI304, седло EPDM (NBR). Серия ABRA-KV-01 невыдвижной шток (NRS). Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 Series 20 (ряд 20) = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593

Прайс-лист и наличие на складе Материалы: Подробное описание.  Разрешительная документация (ссылка).

Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте "полностью открыто / полностью закрыто" и ни в коем случае не для дозирования) и многое другое Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток. Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые "застойные зоны". Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность. Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в  текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде. Задвижка шиберная (затвор ножевой) ABRA-KV-01 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-01 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой. Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-01 управляется штурвалом с невыдвижным штоком. Задвижки проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом Условное графическое изображение шиберной задвижки (шиберного ножа, затвора ножевого) на чертежах и схемах: (внимание! совпадает с обозначением клиновой задвижки) Вариант 1. Вариант 2. В качестве основных преимуществ использования наших задвижек шиберных (затворов ножевых) следует упомянуть : класс герметичности А (наилучший), малый вес и габаритный размер, малая строительная длина оптимальную цену приобретения, низкую стоимость установки и обслуживания, герметичное перекрытие потока в обоих направлениях малое гидравлическое сопротивление задвижек шиберных ABRA обеспечивает великолепные гидравлические характеристики задвижка шиберная ABRA - это запорная трубопроводная арматура с минимальной практически достижимой строительной длиной высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики конструкция задвижки ABRA обеспечивает при необходимости полную разборность задвижка шиберная ABRA-KV-01 допускает возможность подачи среды в любом направлении.

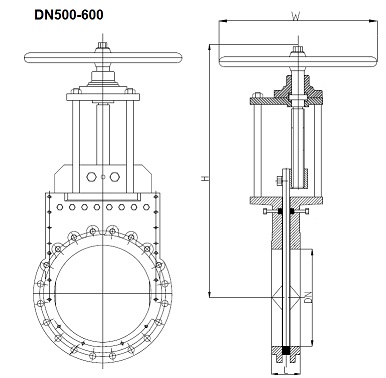

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки шиберной ABRA-KV-01. Размеры в мм. Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.  DN (Ду)  DN50  DN65  DN80  DN100  DN125  DN150  DN200  DN250  DN300  DN350  DN400  DN450  DN500  DN600 PN (Ру) - только для описания присоединительных размеров 10/16 бар (1,0/1,6 МПа) - только для описания присоединительных размеров Рабочее давление см ниже Максимальное рабочее давление, бар (приборное) Ру10 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 10 бар 6 бар 6 бар 6 бар 4 бар 4 бар 4 бар Ру16 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар 16 бар - Диапазон рабочих температур, °C Максимально допустимая температура 120°C для уплотнения EPDM, 90°C при замене уплотнения на NBR Минимальная температура окружающей среды -20°C, Рабочая температура от -10 до +95°C  для уплотнения EPDM, от -10 до +70°C при замене уплотнения на NBR Код товара ABRA KV-01 050 ABRA KV-01 065 ABRA KV-01 080 ABRA KV-01 100 ABRA KV-01 125 ABRA KV-01 150 ABRA KV-01 200 ABRA KV-01 250 ABRA KV-01 300 ABRA KV-01 350 ABRA KV-01 400 ABRA KV-01 450 ABRA KV-01 500 ABRA KV-01 600 L- строительная длина 43 46 46 52 56 56 60 68 78 78 102 114 127 154 H- строительная высота (от оси трубы) 334 356 400 428 480 583 775 790 900 970 1070 1170 1270 1480 W - штурвал (маховик) 160 160 200 200 300 300 300 350 500 500 600 600 600 600 DN- диаметр прохода 50 65 80 100 125 150 200 250 300 350 400 450 500 600 D- межосевое расст. присоединительных отверстий Ру10 125 145 160 180 210 240 295 350 400 460 515 565 620 725 Ру16 - n-M, М, Т (чертеж-выше):  см. Описание присоединительных размеров + подходящих стандартов присоединения задвижки шиберной (затвора ножевого) Масса (вес), кг /шт. 9,0 10,5 13,5 17 26 31,2 44 70 97 140 207 250 300 520 Kv, м3/ч 200 390 600 1000 1800 2900 6000 10000 16000 18000 33000 39000 53000 85000  DN (Ду)  DN50  DN65  DN80  DN100  DN125  DN150  DN200  DN250  DN300  DN350  DN400  DN450  DN500  DN600 Крутящий момент, Н*м(**) 25 25 30 40 50 60 70 90 140 170 220 280 300 350 Сила - усилие, Н(***) 2000 2050 3300 3550 4550 5550 6050 6350 10500 11000 20000 22500 35600 35800 Число оборотов: 13 16,5 20 25 25 30 40 42 50 59 67 75 63 75 DB, ± 2 мм 43 43 52 51 - 62 63 73 79 - - - 125 HS, ± 2 мм 83 80 85 79 - 107 107 140 126 - - - 130 - B1, мм (чертеж-ниже): 30 54 70 75 80 90 90 90 112 112 чертеж ниже B2, мм (чертеж-ниже): 94 98 110 120 130 160 155 155 180 180 чертеж ниже Ø, мм (чертеж-ниже): 16 20 25 25 25 30 35 35 40 40 49,8 M, (чертеж-ниже): M12 M12 M14 M16 M16 M20 M20 M24 M24 M24 M24 Квадрат штока ExF, мм (чертеж-ниже): 12х14,6 14х16,6 19х22,4 24х27,7 27х31,2 32х36,9 Высота штока под квадрат H1, мм (чертеж-ниже): 27 27 27 27 36 36 36 40 45 45 53 55 55 55 (**)- Маршевый момент. Может увеличиваться на 75-80% после длительного простоя. (***)-  Тянущее усилие срыва при открытии полностью закрытой задвижки -  на запорном ноже  Обычно, но не обязательно, превышает усилие полного закрытия; при этом всегда превышает маршевое усилие. Внимательно настраивайте ход (концевые выключатели и стопоры приводов/цилиндров/редуторов) при автоматизации во избежание пореждений арматуры. Работа по моментным выключателям или длительное приложение предельных усилий приводов - недопустимы и ведут к неизбежному выходу из строя приводимой трубопроводной арматуры.

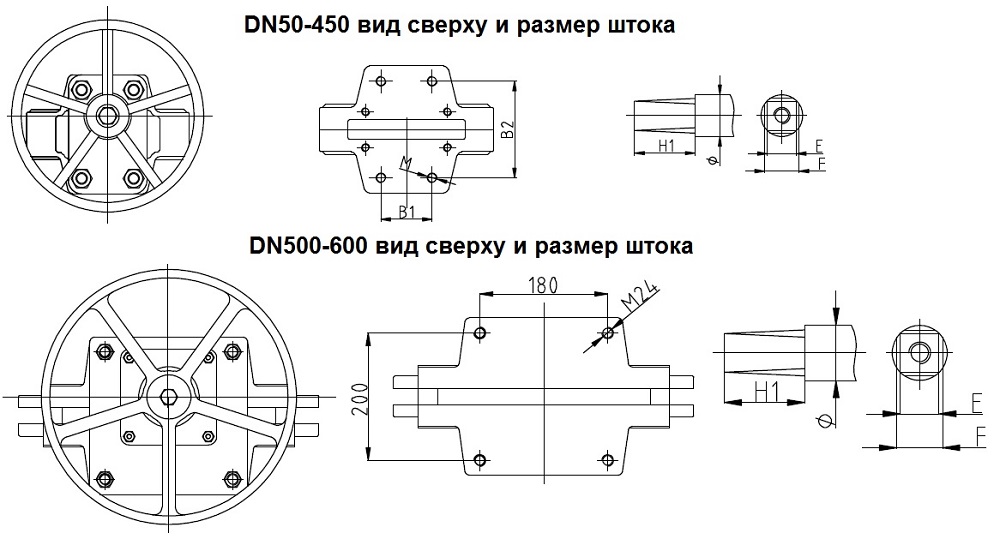

Дополнительные размеры в мм, снятые на складе в Москве, точность +/-3мм: Наименование Размеры уточняются по запростам: 1 доп 2 доп 3 доп 4 доп 5 доп 6 доп ABRA KV-01-250 68 28 93 28 133 205 ABRA KV-01-300 72 35 92 28 137 204 ABRA KV-01-350 74 28 95 29 136 202

Спецификация деталей и материалов задвижки шиберной ABRA-KV-01 Ду50-600:

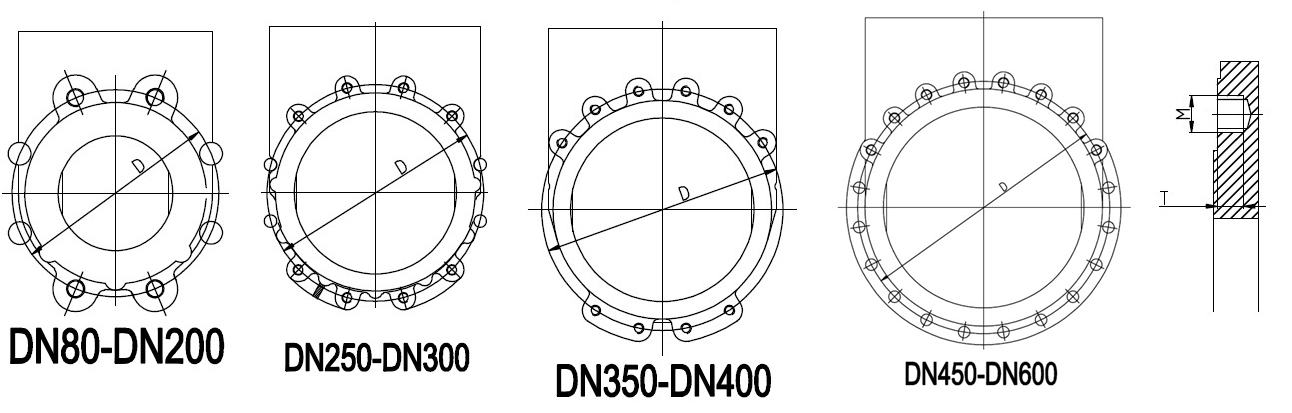

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения задвижки шиберной (затвора ножевого) ABRA-KV-01 Ду50-600 все размеры в мм.

Подходящие стандарты ответных фланцев и исключения:

Инструкция по монтажу и эксплуатации задвижек шиберных (затворов ножевых) двусторонних серии ABRA-KV-01.

• Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем паспорту.
• Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 250 циклов открытия/закрытия (для арматуры с ручным управлением) без обслуживания.
• Задвижка производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81. Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.
• Материал шпинделя - нержавеющая сталь не ниже марки 20Х13 по механическим и коррозионным свойствам. Материал гайки шпинделя – латунь или бронза марки не ниже БрАЖ9-4. Характеристики покрытия: эпоксидное порошковое покрытие, толщина слоя не менее 250 мкм.
• Метизные изделия (болты, гайки, шайбы, шпильки) – нержавеющая сталь или углеродистая сталь с термодиффузионным цинковым покрытием.

1. Обязательны к выполнению "Общие требования к монтажу трубопроводной арматуры ABRA"

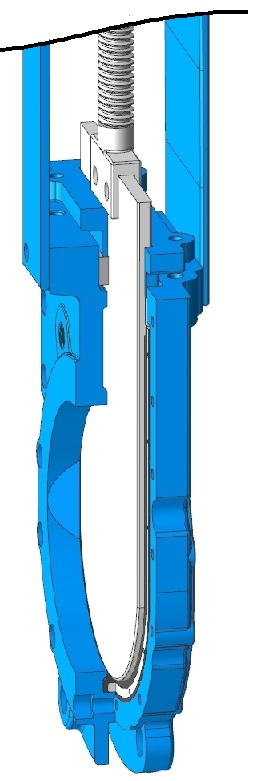

2. Задвижки шиберные (затворы ножевые) типа ABRA-KV являются узконаправленными шиберными задвижками (затворами ножевыми), сконструированными для использования  в различных отраслях промышленности . Конструкция корпуса и седла обеспечивает отсутствие возможности засорения взвешенными твердыми частицами.
3. Условия хранения и транспортировки
   1. Задвижки транспортируются всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
   2. Условия хранения – навесы, закрытые помещения, места, защищенные от дождя, снега, песка и пыли. При длительном сроке хранения рекомендуется держать затворы в хорошо проветриваемой комнате. Они не должны подвергаться воздействию температур выше +30 °С, так как некоторые мягкие материалы уплотнений могут быть повреждены из-за воздействия высокой температуры. Если внешних воздействий нельзя избежать, накройте затворы и защитите их от отходов производства и прямых солнечных лучей.
   3. Во избежание механических повреждений задвижки не допускается бросать.
   4. При использовании лебедки не присоединяйте ее к устройству управления затвором и защите ножа. Данные элементы не предназначены для удержания веса и могут быть повреждены.
   5. Не поднимайте затвор за шток. Это может привести к повреждению уплотнений.
   6. Для перемещения задвижек шиберных (затворов ножевых) ABRA-KV необходимо использовать рым-болты, закрепленные в специальных отверстиях в корпусе и мягкие стропы достаточной прочности.
   7. Техника безопасности при хранении и транспортировке
      1. Проверьте способность подъемного крана поднять вес затвора. Убедитесь, что рым-болты имеют ту же резьбу, что и отверстия под болты в корпусе, и что они надежно закреплены.
      2. Во время монтажа рекомендуется поднимать задвижку шиберную с помощью мягких строп. Прикреплять их следует к верхней части корпуса задвижки .
4. Требования во время монтажа
   1. Рекомендуемое положение шиберной задвижки ABRA-KV на трубопроводе:
      1. ВЕРТИКАЛЬНО (штурвалом или приводом вверх) на горизонтальном трубопроводе.
      2. ГОРИЗОНТАЛЬНО (штурвалом или приводом в сторону) на горизонтальном и вертикальном трубопроводах.
      3. УСТАНАВЛИВАТЬ ШИБЕРНУЮ ЗАДВИЖКУ ШТУРВАЛОМ ИЛИ ПРИВОДОМ ВНИЗ НЕ ДОПУСКАЕТСЯ!
   2. Во время монтажа между фланцами шиберной задвижки и трубопровода необходимо устанавливать прокладки.
   3. Если секции трубопровода окончательно не закреплены на постоянных опорах, они должны быть закреплены временно. Это необходимо для того, чтобы избежать ненужной механической нагрузки на задвижку и возможных повреждений.
   4. Для монтажа задвижки используются болты (для глухих отверстий) и шпильки (для сквозных отверстий). НЕ ДОПУСКАЕТСЯ вместо шпилек использовать 2 болта, соединенных между собой удлиненной гайкой.
   5. Болты и шпильки необходимо затягивать равномерно крест-накрест за несколько проходов.
   6. Не допускается монтировать задвижку, предварительно смонтировав ее с фланцами, с последующей приваркой фланцев к трубе. При таком способе монтажа возможно попадание и налипание брызг металла на нож задвижки, что приведет к выходу из строя сальникового уплотнения и появлению течи через сальник. Также возможно повреждение уплотнения седла задвижки брызгами расплавленного металла, в результате чего задвижка может потерять способность герметично перекрывать поток.
5. Требования после монтажа
   1. После монтажа задвижки на трубопроводе участок трубопровода должен пройти испытания на прочность и герметичность. При необходимости (часто) следует подтянуть крышку сальника (см. таблицу максимальных крутящих моментов ниже).
   2. Во время испытания трубопровода смонтированная на нем задвижка также должна выдержать все испытания.
   3. Перетяжка глухих болтов, а также использование коротких болтов, вместо шпилек в сквозных отверстиях теоретически может привести к ослаблению прокладки корпуса. Для исправления ситуации снимите напряжение с корпуса задвижки, подтяните уплотнение корпуса. Иногда может понадобится паста из модифицированной резины с наполнителями для формирования прокладки по месту установки или покрытия существующей прокладки для дополнительного уплотнения корпуса.
   4. Во время испытания задвижку и фланцевое соединение осматривают на отсутствие утечек. Испытательное давление, время испытания и испытательная среда определяется проектом и технической документацией.
6. Эксплуатация и обслуживание шиберных задвижек
   1. Установка
   2. Во избежание повреждений или несчастных случаев должны соблюдаться следующие требования:
      1. Персонал, ответственный за применение и техническое обслуживание затворов, должен быть квалифицированным в операциях с подобным оборудованием.
      2. Необходимо использовать инвентарь для обеспечения безопасности персонала (перчатки, безопасная обувь и т. д.).
      3. Перекройте все производственные линии в месте установки затвора и поместите предупреждающую табличку.
      4. Изолируйте место монтажа от производства.
      5. Сбросьте давление в линии. Слейте рабочую среду из системы.
      6. Перед установкой осмотрите корпус затвора и его компоненты на наличие повреждений, которые могли появиться во время погрузки или хранения. Убедитесь, что внутренние канавки, находящиеся в корпусе, чистые. Проверьте трубопровод и контрфланцы. Убедитесь в отсутствии сора внутри трубы и в чистоте фланцев.
   3. Особенности монтажа шиберных задвижек с электроприводом
      1. Перед установкой задвижки в трубопроводе необходимо настроить привод и задвижку на совместную работу в соответствии с инструкцией завода-изготовителя электропривода:
         1. проверить монтаж или смонтировать привод с задвижкой;
         2. при монтаже задвижки с приводом в любом положении, отличном от вертикального, привод должен иметь собственные опоры;
         3. установка привода под задвижкой строго не рекомендуется;
         4. настроить концевые выключатели и ограничители хода для положений «открыто» и «закрыто»;
         5. произвести несколько циклов пробного открытия-закрытия задвижки с помощью ручного дублера;
         6. если при открытии от ручного дублера задвижка открывается-закрывается нормально, произвести подключение к сетям питания и управления и произвести несколько циклов пробного открытия-закрытия с помощью электропривода. Только после выполнения указанных операций, если задвижка с приводом функционируют нормально, допускается приступить к монтажу задвижки на трубопроводе.
   4. Во время эксплуатации задвижку осматривают в соответствии с графиком планово-предупредительных ремонтов, но не реже 1 раза в 6 месяцев. Во время осмотра выявляют:
      1. отсутствие течи через сальниковое уплотнение задвижки. В случае появления течи через сальник задвижки, для ее устранения необходимо подтянуть болты крышки сальника. Если подтяжка сальника не привела к устранению течи, необходимо произвести замену сальниковой набивки задвижки;
      2. затяжку болтов и отсутствие течи через уплотнения фланцевых соединений. В случае появления течи через уплотнения фланцев, необходимо подтянуть затяжку болтов до устранения течи;
      3. работоспособность задвижки: способность герметично перекрывать поток, для чего выполняют цикл открытия-закрытия задвижки. В случае если задвижка потеряла способность герметично перекрывать поток, необходимо произвести замену уплотнения седла.
   5. Снимая задвижку, проводя подтяжку фланцевых соединений, убедитесь, что она не находится под давлением.
   6. Не превышайте максимальные параметры давления и температуры, на которые рассчитана задвижка.
   7. После установки затвора убедитесь, что фланцы неподвижно закреплены и электрические и/или пневмати ческие соединения правильно подключены. Если на затворе установлены электрические элементы (соленоидные клапаны, электропневматические позиционеры и т. д.), затвор должен быть заземлен перед включением в работу. Сначала проведите несколько операций с затвором без потока в трубопроводе. Потом проверьте работу затвора и уплотнений с потоком. Нужно отметить, что прокладочный материал может отслаиваться во время перевозки/хранения, что может привести к незначительным протечкам. Это можно исправить путем затягивания крышки сальника во время установки. Гайки должны быть затянуты перекрестно до прекращения утечек (см. рисунок ниже).

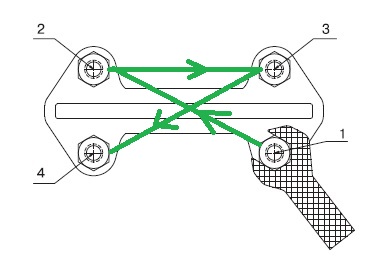

   8. Проверьте, чтобы между крышкой сальника и ножом не было прямого контакта. Если гайки на крышке сальника слишком сильно затянуты, усилие нужное для работы затвора увеличивается, срок службы уплотнения по корпусу уменьшается, а также это может привести к выходу затвора из строя.
   9. Таблица максимального крутящего момента затяжки гаек на крышке сальника:

      DN 50–100 125-200 ≥ 250 кг*м 2 3 3,5 Н*м 20 30 35 *Примечание: Для затяжки гаек рекомендуется использовать динамометрический ключ

   10. Если пропускная способность проверена, затвор можно пускать в эксплуатацию.
   11. Таблица максимальных крутящих моментов затяжки болтов фланцевого крепления:

       DN	50-100	125-200	250-300	350-400	450-500	600
       кг*м	6	7	11	15	19	23
       Н*м	60	70	110	150	190	230

       *Примечание: Для затяжки болтов рекомендуется использовать динамометрический ключ
   12. Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
