Обратный клапан межфланцевый двустворчатый DN40-1200 PN16. Код серии ABRA-D122-EN. Корпус GG25/ Лепестки SS304

Поделитесь ссылкой с коллегами:

Обратный клапан для воды и пр. двустворчатый ("двухстворчатый") межфланцевый батерфляй Ду 40-1200, Ру 16. Код серии ABRA-D-122-EN. Корпус - чугун. Пластины (створки, лепестки) - нержавеющая сталь .

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B (по ГОСТ 54808 и ГОСТ 9544)
Материалы: Подробное описание.
Прайс-лист и наличие на складе

Безупречный внешний вид обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN:

Обратный клапан двустворчатый (двухстворчатый) межфланцевый батерфляй. Код серии ABRA-D-122-EN.

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

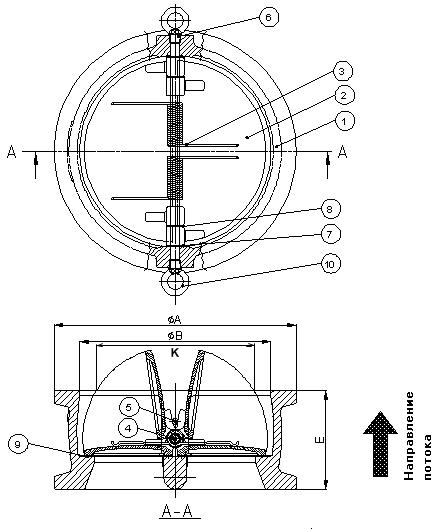

Чертеж габаритный обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN (размеры в таблице ниже):

Обратный клапан двустворчатый

Условное графическое изображение
обратного клапана на чертежах и схемах

Условное графическое изображение обратного клапана на чертежах и схемах

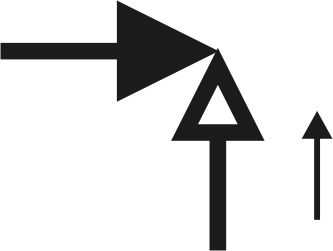

Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

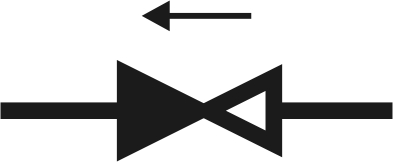

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока.
Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.
  • Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN. Размеры в мм.

Подробное описание требований к присоединительным размерам.

Ду / DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
-10 / +110 °C (указана максимальная температура, рабочая до 100 °C)
Код товара ABRA-
D-122
-EN
040S
ABRA-
D-122
-EN
050S
ABRA-
D-122
-EN
065S
ABRA-
D-122
-EN
080S
ABRA-
D-122
-EN
100S
ABRA-
D-122
-EN
125S
ABRA-
D-122
-EN
150S
ABRA-
D-122
-EN
200S
ABRA-
D-122
-EN
250S
ABRA-
D-122
-EN
300S
ABRA-
D-122
-EN
350S
ABRA-
D-122
-EN
400S
ABRA-
D-122
-EN
450S
ABRA-
D-122
-EN
500S
ABRA-
D-122
-EN
600S
ABRA-
D-122
-EN
700S
ABRA-
D-122
-EN
800S
ABRA-
D-122
-EN
900S
ABRA-
D-122
-EN
1000S
ABRA-
D-122
-EN
1200S
E-строительная длина 43 43 46 64 64 70 76 89 114 114 127 140 152 152 178 229 241 241 300 350
A-внешний диаметр 86 98 110 128 156 187 213 267 328 375 448 498 562 619 727 804 911 1060 1121 1375
В-внутренний диаметр 60 60 73 89 114 141 168 219 274 324 356 406 457 508 610 711 813 914 1016 1219
K-размер 34 36 55 52 85 112 142 194 237 283 324 355 450 463 558 646 740 870 907 1068
Вес, кг /шт. 1,5 1,5 2,4 3,6 5,7 7,3 9 17 26 42 55 75 97 113 165 295 408 612 635 1100
Kv, м3 34 34 70 88 238 465 658 930 2043 3178 4313 6810 9080 12021 22000 36000 41000 56000 81000 117000
минимальное давление
открытия м.в.ст
0,4385 0,4385 0,4284 0,3060 0,3060 0,2550 0,2550 0,1836 0,1836 0,1632 0,153 0,1326 0,1326 0,0102 0,0918 0,0714 0,0714 0,0714 0,0714 0,0714
минимальное давление
открытия см.в.ст.
43,85 43,85 42,84 30,6 30,6 25,5 25,5 18,36 18,36 16,32 15,3 13,26 13,26 10,2 9,18 7,14 7,14 7,14 7,14 7,14
минимальное давление
открытия мбар
43 43 42 30 30 25 25 18 18 16 15 13 13 10 9 7 7 7 7 7
Спецификация деталей и материалов обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN:
Номер на чертеже Наименование Количество Материал
1 Корпус 1 Чугун DIN GG25 =
соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
2

Пластины (лепестки)

2

Нержавеющая сталь JIS SUS304 =
AISI/SAE304

Другие обозначения этой нержавеющей стали

3 Пружина
Ду
40-125 1
150-500 2
600-900 4
1000 6

Нержавеющая сталь JIS SUS316 = AISI316

Другие обозначения этой нержавеющей стали

4 Шток 1

Нержавеющая сталь JIS SUS304 =
AISI/SAE304

Другие обозначения этой нержавеющей стали

5 Стопорный штифт 1 Нержавеющая сталь JIS SUS304 =
AISI/SAE 304
6 Фиксатор 4 Углеродистая стальS25C примерно Сталь 25
7 Втулка

2x2

PTFE= Фторопласт 4= Ф-4

подробнее о фторопластах здесь

8 Втулка 2 PTFE= Фторопласт 4= Ф-4
9 Седло 1

EPDM (Этиленпропиленовый вулканизированный каучук = резина)

подробнее о резинах и пластиках здесь

10

Рым-болт (болт с проушиной)

1 Кованная углеродистая сталь A105
по свойствам (но не химии)= 19Mn5 по DIN17155= 221-490 по BS1503=
= AF48N по M87-508= Fe510B по UNI7746

Обратный клапан двустворчатый

Выбор обратного клапана ABRA это:

  • Разумно
  • Выгодно
  • Просто
  • Качественно
  • Надежно
  • Удобно
  • Экономно
  • Обоснованно
  • Доступно
  • Современно
  • Эффективно
  • Эстетично
  • Долговечно
  • Несложно

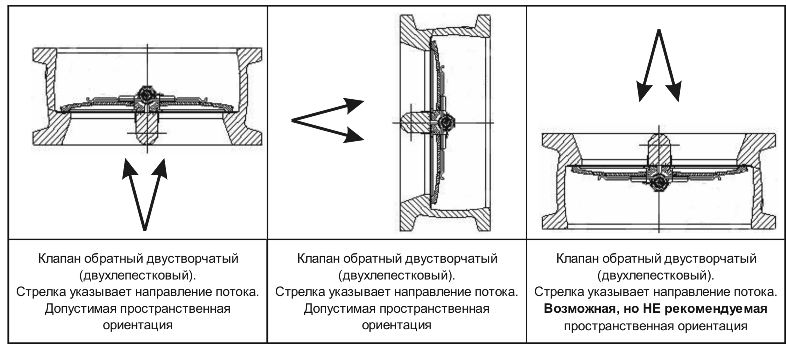

Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

(ссылка) Таблица замены (взаимозаменяемости по габаритным и присоединительным размерам) для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

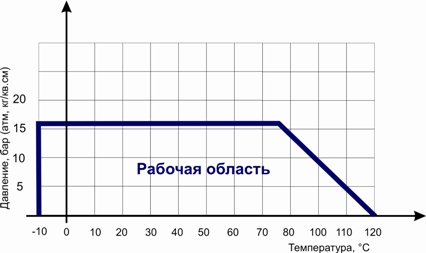

Диаграмма Давление / Температура для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN:

Диаграмма Давление / Температура для </strong><strong>обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

Диаграмма определяет рабочую область для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN. Все размеры в мм.

Тип присоединения: ответные фланцы согласно таблице ниже
Требвания к ответному крепежу: Ду40 Ду50 Ду65 Ду80 Ду100 Ду125 Ду150 Ду200 Ду250 Ду300 Ду350 Ду400 Ду450 Ду500 Ду600
E-строительная длина клапана (справ.) 43 43 46 64 64 70 76 89 114 114 127 140 152 152 178
Размер болта. ГОСТ 7798-70 и ГОСТ10602-94

М16х110

М16х110

М16х120

М16х130

М16х140

М16х140

М20х160

М20х170

М24х220

М24х220

М24х240

М27х260

М27х280 М30х300 М36х320
Рекомендуемая длина шпильки (для тех, кто не любит болты)

М16х130

М16х130

М16х140

М16х150

М16х160

М16х160

М20х180

М20х190

М24х240

М24х240

М24х250

М27х270

М27х300 М30х320 М36х350
Размер гайки (!для каждой шпильки - двух гаек) М16 М16 М16 М16 М16 М16 М20 М20 М24 М24 М24 М27 М27 М30 М36
Стандартный размер (диаметр внешний/внутренний/толщина) и обозначение прокладки ответного фланца (ГОСТ 15180-86)

91х45х2

А-40-16

106х57х2

А-50-16

126х75х2

А-65-16

141х87х2

А-80-16

161х106х2

А-100-16

191х132х2

А-125-16

216х161х2

А-150-16

271х216х2

А-200-16

327х264х2

А-250-16

382х318х2

А-300-16

442х372х2

А-350-16

495х421х2

А-400-16

553х473х2

А-450-16

615х528х2

А-500-16

728х620х2

А-600-16

Минимальный внутренний диаметр прокладки ответного фланца ,мм 45 57 75 87 106 132 161 216 264 318 356 407 467 518 615
Максимальный наружный диаметр прокладки ответного фланца, мм 92 107 127 142 162 192 218 273 328 384 444 495 553 615 728


Подходящие стандарты ответных фланцев и исключения*:

Стандарт Пояснения Подходящие типы по этому стандарту Ру или PN ответных фланцев Ду или DN ответных фланцев
ГОСТ 33259, ГОСТ Р 54432 "новые" стандарты на фланцы

Тип 01 исполнения только A и B.

(обычные "плоские" фланцы )

PN(Py) 1,0/1,6 Мпа = PN(Py)10/16 кгс/см2  - выбирать такой же, как и PN(Py) обратного клапана ABRA-D-122, (DN450 - см.ниже) Такой же, как и Ду (DN) обратного клапана ABRA-D-122
ГОСТ 12815-80 Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)

Исполнение 1, ряд 1, ряд 2 для всех Ду (DN)

(обычные "плоские" фланцы )

ГОСТ 12820-80 - самые распространенные Стальные плоские приварные фланцы
ГОСТ 12821-80 - распространенные Стальные приварные встык (=воротниковые) фланцы
ГОСТ 12822-80 - можно встретить Стальные свободные на приварном кольце фланцы
ГОСТ 12819-80 - очень редко встречается Литые стальные фланцы
ГОСТ 12817-80 - очень редко встречается Литые из серого чугуна фланцы
ГОСТ 12818-80 - очень редко встречается Литые из ковкого чугуна фланцы (максимум Ду 80)
DIN 2501 (DIN 2633 для Ру16) / EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы )

Type - любой, если форма (Form) = см. выше

PN10/16 выбирать такой же, как и PN(Py) обратного клапана ABRA-D-122, (DN450 - см.ниже)
DIN 2526 - устарел и заменен на EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей Form A, B, C, D, E (обычные "плоские" фланцы )
Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092) Описывают различные типы фланцев Form A, B, C, D, E (обычные "плоские" фланцы )
  1. *В принципе, все клапаны, кроме Ду450 можно устанавливать и между воротниковыми фланцами (ГОСТ 12821-80).
  2. *Ду 450 нельзя устанавливать между воротниковыми фланцами, а следует устанавливать между плоскими фланцами Ру25 (не меньше)
  3. *Ду 900 и Ду 1200 следует устанавливать между плоскими или воротниковыми фланцами Ру40 (не ниже)

Инструкция по монтажу, установке и эксплуатации обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

  1. Монтаж и эксплуатация изделия.
    • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр изделия.
    • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
  2. Условия монтажа.
    • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
    • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
    • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
    • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
    • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (установка на вертикальном и наклонном участке трубопровода при направлении потока "сверху-вниз" - крайне нежелательна для данного типа клапанов):

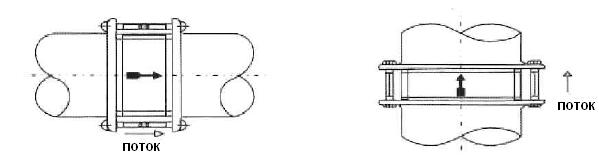

      Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN
    • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота трубы.
      Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN
    • Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
    • На горизонтальном участке желательно устанавливать клапан таким образом, чтобы ось (шток) клапана была установлена под углом 45 градусов к вертикали (горизонтали).

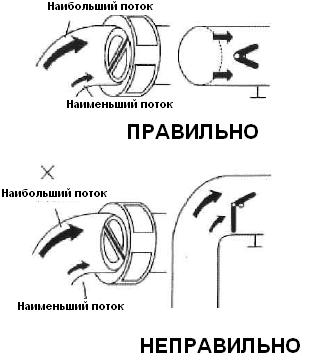

    • На изгибе трубопровода клапан устанавливать нежелательно, но если пришлось, то следует установить его после изгиба по потоку и сориентировать ось клапана по радиусу изгиба:

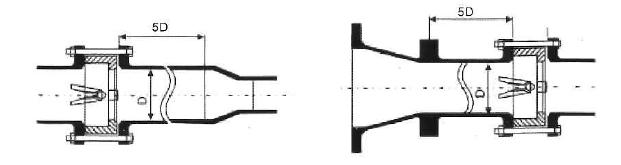

      Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN
    • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
    • Поток среды должен быть направлен по стрелке на корпусе клапана.
    • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
    • Затяжку крепежных болтов необходимо осуществлять равномерно
    • После запуска системы убедитесь в отсутствии протечек в местах присоединения
    • Не забудьте проверить на наличие утечек после нескольких часов работы
  3. Условия эксплуатации .
    • Клапаны обратные ABRA-D-122-EN не требуют постоянного ухода
    • Периодически осматривайте клапан на предмет протечки среды.
    • Проверку клапана можно провести при замене трубопроводов
      Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
    • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
    • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
  4. Условия транспортировки и хранения .
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
    • Не допускается попадание посторонних предметов внутрь или падений изделия
    • Проверку клапана можно провести при замене трубопроводов
    • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
    • При транспортировке корпус изделия должен быть защищен от повреждений.
  5. Расчетный срок эксплуатации. Гарантийные обязательства.
    • Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем техническому паспорту, инструкции по установке и эксплуатации и каталогам.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдения всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

Дополнительная информация от Компании АБРАДОКС:

Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции.
