Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16. ABRA-D022S-NBR

Поделитесь ссылкой с коллегами:

Обратный клапан для канализации под давлением и других применений шаровой резьбовой (муфтовый) DN(Ду)25-080 PN(Ру)16. ABRA-D-022S-NBR

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА (по ГОСТ 54808 и ГОСТ 9544)
Материалы: Подробное описание. Разрешительная документация (ссылка).

Прайс-лист и наличие на складе
Безупречный внешний вид обратного клапана для канализации и пр. шарового резьбового (муфтового) ABRA-D-022S-NBR:

Обратный клапан шаровой, обратный клапан для канализации резьбовой (муфтовый)

Рабочие среды и применения:

Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .

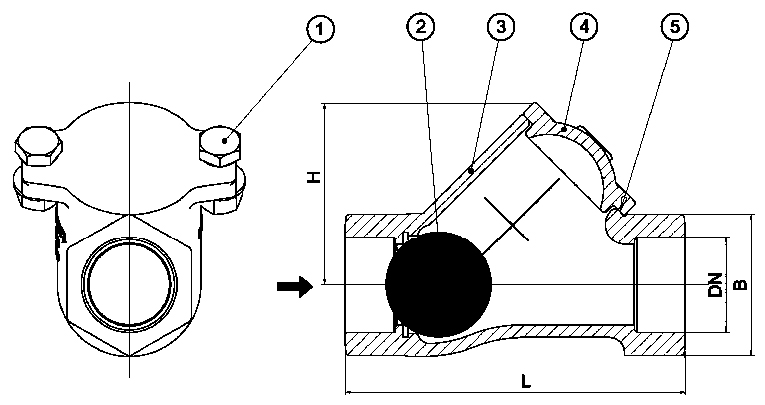

Чертеж габаритный обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR (размеры в таблице ниже):

Обратный клапан шаровой, обратный клапан для канализации резьбовой (муфтовый)

Условное графическое изображение
обратного клапана на чертежах и схемах

Условное графическое изображение обратного клапана на чертежах и схемах

Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока.
Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.
  • Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR. Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.
Ду / DN 25 32 40 50 65 80
Ру / PN
10/16 бар (1,0/1,6 МПа)
Диапазон рабочих температур, °C
-10 / +80 °C (указана максимальная температура, рабочая - до 70 °C)
Код товара ABRA-
D-022S
NBR
025
ABRA-
D-022S
NBR
032
ABRA-
D-022S
NBR
040
ABRA-
D-022S
NBR
050
ABRA-
D-022S
NBR
65
ABRA-
D-022S
NBR
80
L- строительная длина DIN3202-F6 120 135 145 175 200 248
H- строительная высота (от оси трубы) 64 72 85 100 125 150
Масса (вес), кг /шт. 1,8 2,3 3,1 4,6 8,0 10,0
Kv, м3 2 20 80 120 210 310
Герметичное закрытие при перепаде давления:
0,5-0,8 бар (5-8 м.в.ст.)
Открытие при перепаде давления:
макс. 0,5 бар (5 м.в.ст.)
Спецификация деталей и материалов обратного клапана шарового ABRA-D-022S-NBR:
Номер на чертеже Наименование Количество Материал
1 Болт крепежный 2 Нержавеющая сталь
2 Корпус 1 Чугун DIN GGG50 =
(справочно: соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь)
3 Шар 1 Сталь + NBR (справочно: свойства и названия эластомеров)
4

Крышка корпуса

1

Чугун DIN GGG50

5 Прокладка крышки корпуса 1

NBR

Все метизы с ТДЦ покрытием  для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием - по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3)

Разрешенные и запрещенные положения в установке обратного клапана шарового резьбового (муфтового) ABRA-D-022S-NBR

Разрешенные и запрещенные положения в установке обратного клапана шарового резьбового (муфтового) ABRA-D-022S-NBR

Диаграмма Давление / Температура для обратного клапана шарового  ABRA-D-022S-NBR:

Диаграмма Давление / Температура для обратного клапана шарового  ABRA-D-022S-NBR:

Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового  ABRA-D-022S-NBR в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения.

Тип присоединения:

Обычная трубная резьба. Подробнее:

Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.

Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения
  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
  • ISO R228
  • EN 10226
  • DIN 259
  • BS 2779
  • JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения
  1. G, наружная или внешняя (в англоязычной литературе - male, external) - основное
  2. BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое
  3. BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)
  4. PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).
  1. R, наружная или внешняя (в англоязычной литературе - male, external) - основное
  2. BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое
  3. PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое

Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового резьбового (муфтового) ABRA-D-022S-NBR

  1. Монтаж и эксплуатация изделия.
    • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности
    • До начала монтажа необходимо произвести осмотр изделия
    • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается
  2. Условия монтажа.
    • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011
    • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
    • Перед установкой удалите пластиковые заглушки
    • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи
    • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка
    • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и не ближе 3-5 диаметров до или после сужения / поворота трубы
    • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше), так, чтобы противодавление при закрытии шара было не ниже 0,3 бар = 3 м в.ст. во избежание стуков (дребезга) и гидроударов
    • Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
    • После запуска системы убедитесь в отсутствии протечек в местах присоединения
    • Не забудьте проверить обратные клапаны на наличие утечек после нескольких часов работы
  3. Условия эксплуатации
    • Клапаны обратные ABRA-D-022S-NBR не требуют постоянного ухода
    • Периодически осматривайте клапаны на предмет протечки среды
    • Проверку клапана можно провести при замене трубопроводов
      Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру
    • Не удаляйте с изделия ярлык с маркировкой и серийным номером
    • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
  4. Условия транспортировки и хранения
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С
    • Не допускается попадание посторонних предметов внутрь или падений изделия
    • Проверку клапана можно провести при замене трубопроводов
    • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
    • При транспортировке корпус изделия должен быть защищен от повреждений
  5. Гарантийные обязательства
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

Обратный клапан шаровой резьбовой (муфтовый) Ду 25-80, Ру 10/16.

Дополнительная информация от Компании АБРАДОКС:

Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции.
