Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / C958 / NBR - шток дуплексная SS2205 межфланцевый с рукояткой или редуктором. Wafer butterfly valve. Серия 843. Затворы с бронзовым диском на морскую воду, рассолы и т.п.

Поделитесь ссылкой с коллегами:

Затвор поворотный дисковый чугунный ABRA BUV-VF843DxxxH с рукояткой и BUV-VF843DxxxG с редуктором DN032-300 PN16/10, DN350-600 PN16, корпус GG25 / диск С958 / седло NBR межфланцевый - диск: алюминиевая бронза UNS-С95800/ASTM-B148, шток: дуплексная нержавейка SS2205 (USNS31803/ASTM-A279). Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 Series 20 (ряд 20) = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593. Затворы с бронзовым диском на морскую воду, рассолы и т.п.

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
  • Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.
  • Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.
Материалы: Подробное описание.  Разрешительная документация (ссылка).

Прайс-лист и наличие на складе
Затвор поворотный дисковый чугунный ABRA с рукояткой. Поворотный затвор с уплотнением NBR и диском из Ni-AL Bronze C958 (Никель-алюминиевая бронза). Затвор с рукояткой.

Затвор поворотный дисковый чугунный ABRA с редуктором. Поворотный затвор с уплотнением NBR и диском из Ni-AL Bronze C958 (Никель-алюминиевая бронза). Затвор с редуктором.

Основные области применения таких затворов - для трубопроводов, транспортирующих воду, морскую воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот, природный (натуральный) газ, пропан-бутан и т.д. , другие среды к которым устойчивы материалы конструкции затвора.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.
  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.

В качестве основных преимуществ использования наших затворов поворотных следует упомянуть:

  • класс герметичности А (наилучший)
  • малый вес и габаритный размер
  • малая строительная длина
  • оптимальную цену приобретения
  • низкую стоимость установки и обслуживания
  • герметичное перекрытие потока в обоих направлениях
  • тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
  • при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения
Условное графическое изображение затвора поворотного дискового на чертежах и схемах:
Условное графическое изображение  затвора поворотного дискового на чертежах и схемах. Поворотный затвор. Вариант 1. Условное графическое изображение  затвора поворотного дискового на чертежах и схемах. Поворотный затвор. Вариант 2. Условное графическое изображение  затвора поворотного дискового на чертежах и схемах. Поворотный затвор. Вариант 3.
Вариант 1.
Вариант 2.
Вариант 3.
Уплотнение и диск затвора ABRA BUV-VF843 обладают отличной химической устойчивостью к:
  • воде, в том числе морской воде мирового океана, деминерализованной, дистиллированной, газированной воде и т.п.
  • морской воде при "грязной бункеровке" (Выбор нержавеющей стали для морской воды.)
  • минеральным маслам
  • бензинам неэтилированным
  • большинству буровых растворов
  • алифатическим углеводородам (метан, пропан, бутан)
  • хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
  • дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
  • растительным и животным маслам и жирам
  • большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре

Уплотнение затвора ABRA BUV-VF843 обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

  • Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
  • Биологически разлагающиеся гидравлические жидкости
  • Силиконовые масла и жиры (масла могут вызвать сокращение)

Уплотнение ABRA BUV-VF843 обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

  • Ароматические углеводороды (толуол, бензол)
  • Хлорированные углеводороды (трихлор-, перхлорэтилен)
  • Тормозные жидкости и антифризы на гликолевой основе
  • Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
  • Ацетон; этиловый, бутиловый и т.д. эфиры

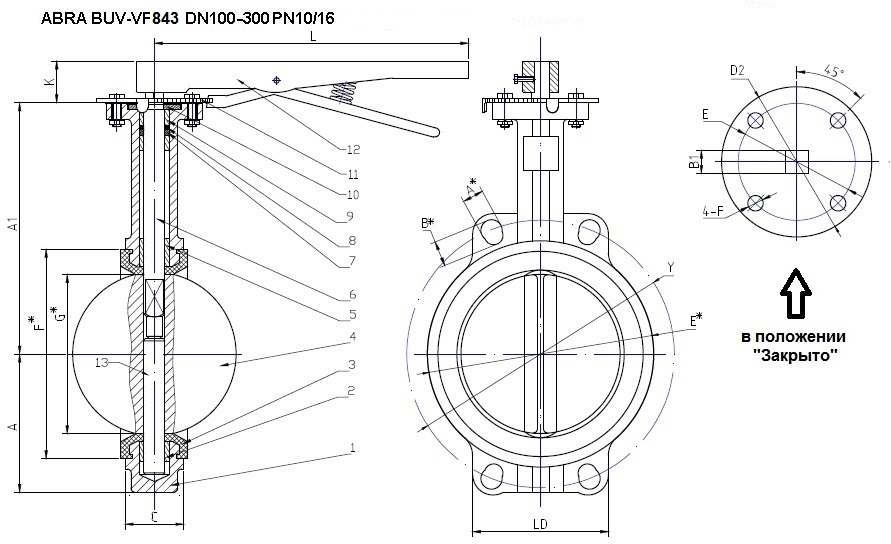

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF843DxxxH с голым штоком и с рукояткой (размеры в таблице ниже, габариты затвора с редуктором - еще ниже):

Затвор поворотный дисковый чугунный с рукояткой. Поворотный затвор под установку редуктора или привода.



Затвор поворотный дисковый чугунный с рукояткой. Поворотный затвор под установку редуктора или привода.

Затвор поворотный дисковый чугунный с рукояткой. Поворотный затвор под установку редуктора или привода.

Затвор поворотный дисковый чугунный с рукояткой. Поворотный затвор под установку редуктора или привода.

Затвор поворотный дисковый чугунный с рукояткой. Поворотный затвор под установку редуктора или привода.

Присоединительные размеры под привод для затворов ABRA Ду32-300

Присоединительные размеры под привод для затворов ABRA Ду350-600

Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF843DxxxH(BS) DN032-300 PN16/10, DN350-600 PN16, межфланцевого. Размеры в мм. Размеры с редуктором - см. ниже.

  • Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.
Ду / DN 32/40
(1 1/4" - 1 1/2")
50
(2")
65
(2 1/2 ")
80
(3")
100
(4")
125
(5")
150
(6")
200
(8")
250
(10")
300
(12")
350
(14")
400
(16")
450
(18")
500
(20")
600
(24")
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 90 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -15 до +70 °C
Код товара ABRA
-BUV-
VF843
D032/040
ABRA
-BUV-
VF843
D050
ABRA
-BUV-
VF843
D065
ABRA
-BUV-
VF843
D080
ABRA
-BUV-
VF843
D100
ABRA
-BUV-
VF843
D125
ABRA
-BUV-
VF843
D150
ABRA
-BUV-
VF843
D200
ABRA
-BUV-
VF843
D250
ABRA
-BUV-
VF843
D300
ABRA
-BUV-
VF843
D350
BS(1)
ABRA
-BUV-
VF843
D400
BS(1)
ABRA
-BUV-
VF843
D450
BS(1)
ABRA
-BUV-
VF843
D500
BS(1)
ABRA
-BUV-
VF843
D600
BS(1)
С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм
33
43
46
46
52
56
56
61
68
78
78
102
114
127
154
Y-межосевое расстояние присоединительных отверстий (фланцев), мм
100/110
125
145
160
180
210
240
295
350/355
400/410
470(2)
525(2)
585
650
770
A1 - высота от оси трубы до верхнего фланца, мм 117
133
143
154
166
181
201
231
275
298
355 390 435 440 516
A , мм
54
70
79
85
106
107
129
175
208
239
280 323 359 377 436
L - длина рукоятки от оси затвора, мм 267
360
499
не поставляется с рукояткой
K=HL - высота штока, высота рукоятки, мм 28
38
40
47
74 74 84 84
B1 - квадрат штока, мм 11x11 11x11 11x11 11x11 14x14 17x17 17x17 17x17 22x22 27x27 -
B1 - диаметр штока, мм = N - 31,6
37,95
42,86
45,72
53,96
B2 - шпонка, мм -
8 (8x7)
10 (10х8) 12 (12x8) 16 (16х10)
K1, мм - 34,6 40,95 45,86 48,72 57,96
Ø G* , мм
38,1
46,7
59,4
75,3
98,2
117,1
147,9
195,2
242,7
292,4
325,6
380,3
429,3
481
580,4
Ø E* , мм
80
97
111
129
153
183
208
266
319
374
429
480
530
582
662
Ø F* , мм
70
84
96
115
140
168
195
249
301
356
415
460
510
560
660
Ø H* , мм
48
66
80
90
114
137
160
207
260
308
348
410
458
510
614
LD , мм
107
128
142
145
113
126
136
161
145
167
186
168
170
178
208
A* , мм
21
21
21
21
21
24
25
45
28
28
Ø26
Ø30
Ø30
Ø36
Ø36
B*, мм
26
26
26
26
26
26
25
25
31
42
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) F-07
F-10
F12/F14
F-14
F-16
Ø D2 внешний диаметр присоединительного фланца, мм 90 125 175 210
Ø E , мм 70
102
125/140
165
Ø FxG, мм x шт 10(9)x4
12x4
14/18x4
19(18)x4
23(22)x4
Вес, кг 2,7 3,5 4,2 4,5 5,6 8,0 8,9 14,5 22,0 28,0 42,5(1) 60,5(1) 75,5(1) 105,0(1) 174,0(1)
Крутящий момент, Н*м при перепаде Δ P, bar
("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)
3 5 5 15 18 21 33 45 79 126 161 245 520 590 840 1000
6 7 7 16 21 28 36 85 140 210 270 300 624 1120 1390 2200
10 10 15 20 30 50 89 115 180 270 390 500 897 1450 1800 3450
16 20 23 29 39 59 95 120 220 350 560 950 1400 1950 2500 3800
Кv, м3/час при открытии на угол 90° 70 115 180 260 480 980 1690 2850 4390 6490 8680 10760 15095 18975 24145
80° 61 92 140 210 420 870 1440 2370 3750 5290 6990 9320 12705 15090 20710
70° 40 62 92 141 269 550 901 1530 3210 3550 4400 5610 7935 9905 14230
60° 24 46 72 113 205 428 698 1134 1873 2690 3540 4400 6125 7510 10140
50° 16 24 37 56 106 218 363 614 1010 1410 1900 2300 3195 3970 5265
40° 10 15 23 34 66 145 223 374 592 890 1130 1470 1985 2420 3280
30° 4,4 7,9 13 20 37 78 129 221 341 490 655 780 1080 1385 1900
25° 2,6 5,2 8,8 14 24 54 152 175 236 340 430 565 780 975 1298
  • (1) - "BS" - без рукоятки, под установку редуктора или привода, веса с редуктором см. в таблице ниже.
  • (2) - DN350,400 - при установке на фланцы DIN/ГОСТ PN10 придется использовать более тонкие шпильки/болты, чем регламентируют стандарты и нормативы. Поэтому физически установить возможно, но только на свой страх и риск. Рекомендуем штатные фланцы PN16

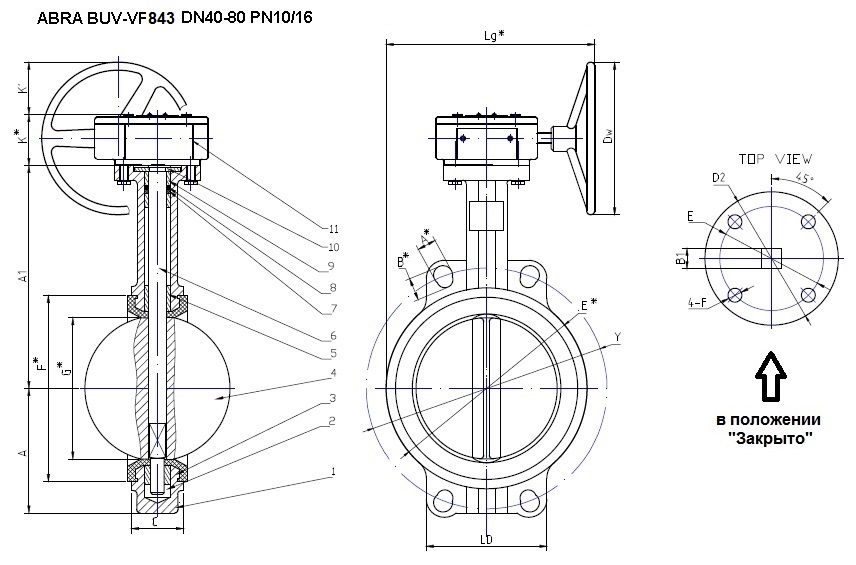

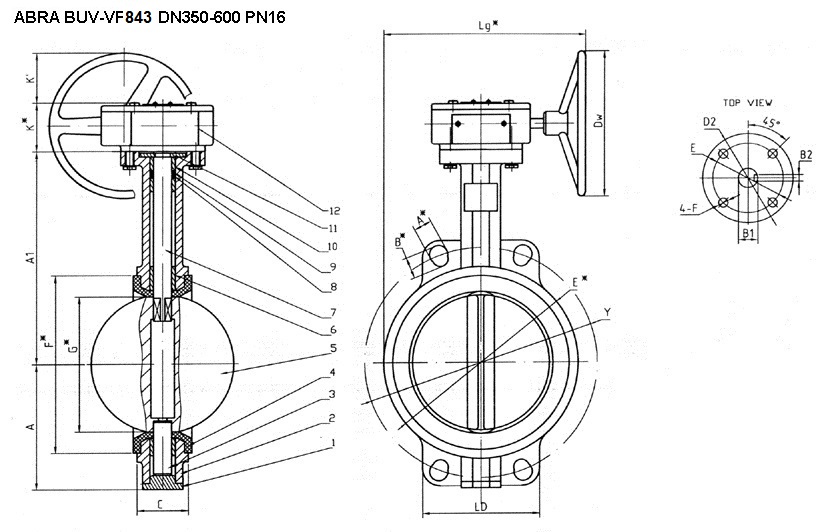

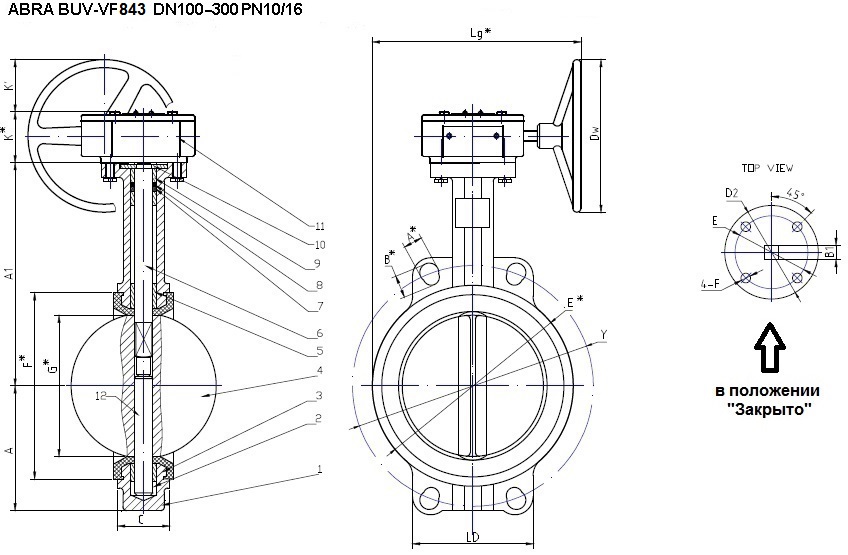

Габаритные размеры и вес (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF843DxxxG DN032-300 PN16/10, DN350-600 PN16, межфланцевого. Размеры в мм.Затвор поворотный дисковый чугунный  редуктором

Затвор поворотный дисковый чугунный  редуктором
Затвор
Ду
Lg*
Dw
A
A1
K*
K'
Вес, кг. Общий =
Затвор+Редуктор
BUV-VF843D040G 32/40 195 150 54 117 68 45 5,7
BUV-VF843D050G 50 205 70 133 6,0
BUV-VF843D065G 65 215 79 143 6,2
BUV-VF843D080G 80 222 85 154 6,5
BUV-VF843D100G 100 232 106 166 7,6
BUV-VF843D125G 125 246 107 181 10,3
BUV-VF843D150G 150 258 129 201 11,4
BUV-VF843D200G 200 357 300 175 231 76 43 20,0
BUV-VF843D250G 250 387 208 275 27,0
BUV-VF843D300G 300 404 239 298 81 108 37,0
BUV-VF843D350G 350 432 280 355 59,0
BUV-VF843D400G 400 498 323 390 124 150 93,0
BUV-VF843D450G 450 526 359 435 113,0
BUV-VF843D500G 500 554 377 440 143,0
BUV-VF843D600G 600 627 436 516 129 230,0

Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF843Dxxx DN32-300 PN16/10 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. Корпус Чугун FC25 = DIN GG25 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
2.Нижний подшипник Армированный PSF/PCU с графитовой вставкой + PTFE подробнее о резинах и пластиках здесь
3.Седло NBR (Бутадиеннитрильный каучук = резина) подробнее о резинах и пластиках здесь
4. Запорный диск NiAlBr =  Никель-Алюминиевая бронза C958 (UNS 95800)
5. Длинный подшипник Армированный PSF/PCU с графитовой вставкой подробнее о резинах и пластиках здесь
6.13. Шток Дуплексная нержавеющая сталь SS 2205 пояснения
7. Манжета NBR (Бутадиеннитрильный вулканизированный каучук = резина) подробнее о резинах и пластиках здесь
8. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина) подробнее о резинах и пластиках здесь
9. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой + PTFE подробнее о резинах и пластиках здесь
10.Стопорная прижимная пластина

Углеродистая сталь (покрытие NiCr)

11. Верхняя крышка с разметкой Углеродистая сталь (покрытие NiCr)
12. Рукоятка (или редуктор) Кованная сталь / Чугун


Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF843Dxxx DN350-600 PN16 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. 2. Корпус и пробка Чугун FC25 = DIN GG25
3. 7. Шток Дуплексная нержавеющая сталь SS 2205 пояснения
4.Седло NBR (Бутадиеннитрильный вулканизированный каучук = резина) вулканизированная к корпусу
5. Запорный диск NiAlBr =  Никель-Алюминиевая бронза C958 (UNS 95800)
6. Длинный подшипник (2шт.) Армированный PSF/PCU с графитовой вставкой + PTFE
8. Манжета NBR (Бутадиеннитрильный вулканизированный каучук = резина)
9. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой
11. Стопорная прижимная пластина   Углеродистая сталь (покрытие NiCr)
12. Редуктор Кованная сталь / Чугун

Диаграмма Давление / Температура для затвора поворотного дискового ABRA-BUV-VF843Dxxx DN032-300 PN16/10, DN350-600 PN16:

Диаграмма Давление / Температура для затвора поворотного дискового ABRA-BUV-VF843Dxxx DN032-300 PN16/10, DN350-600 PN16

Диаграмма определяет рабочую область для затвора поворотного дискового ABRA-BUV-VF843Dxxx DN032-300 PN16/10, DN350-600 PN16. в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения затвора поворотного дискового чугунного ABRA-BUV-VF843Dxxx DN032-300 PN16/10, DN350-600 PN16. Все размеры в мм.

Тип присоединения: ответные фланцы согласно таблице ниже
Строительная длина (расстояние между ответными фланцами Размер С на габаритном чертеже и в таблице
Количество сквозных отверстий на каждом ответном фланце (КСО)
4
8
12
16
20
Диаметр сквозных отверстий на фланце (ответном!)
18
23
23
27
26
30
33
36(39)
Требвания к ответному крепежу : DN32/40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 М16х100 М16х100 М16х100 М16х130 М16х130 М16х130 М20х140 М20х140 М24/PN16 M20/PN10 х170 М24/PN16 M20/PN10 х170 М24х180 М27х220 М27х260 М30х270 М36х310
Рекомендуемая длина шпильки (для тех, кто не любит болты) М16х120 М16х130 М16х130 М16х160 М16х160 М16х160 М20х170 М20х170 М24/PN16 M20/PN10 х200 М24/PN16 M20/PN10 х200 М24х210 М27х250 М27х290 М30х300 М36х340
Размер гайки (!для каждой шпильки - двух гаек) М16 М16 М16 М16 М16 М16 М20 М20 М24 М24 М24 М27 М27 М30 М36

Подходящие стандарты ответных фланцев и исключения:

Сразу оговоримся, что гарантированно подходящими являютcя "воротниковые" фланцы Тип 11 Исполнение A и B по ГОСТ 33259 Ряды 1 и 2 (ГОСТ 12821-80 исполнения 1, рядов 1 и 2 по ГОСТ 12815-80),  но тем не менее приведем таблицу стандартов ответных фланцев между которыми вполне возможно установить затворы поворотные ABRA-BUV-VF843Dxxx DN032-300 PN16/10, DN350-600 PN16, если монтажники имеют достаточную квалификацию и строго следуют инструкции по установке и монтажу:

Стандарт Пояснения Возможные типы по этому стандарту, гарантированные - см. выше Ру или PN ответных фланцев Ду или DN ответных фланцев
ГОСТ 33259, ГОСТ Р 54432 "новые" стандарты на фланцы

Все типы (Тип 01,Тип 02,Тип 03, Тип 04, Тип 11,Тип  21), исполнения только A и B.

(обычные "плоские" фланцы )

для PN10:

PN(Py)1,0 Мпа = PN(Py)10 кгс/см2

для PN16:

PN(Py)1,6 Мпа = PN(Py)16 кгс/см2

Такой же, как и DN (Ду) затвора поворотного ABRA-BUV-VF826Dxxx
ГОСТ 12815-80 Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)

Исполнение 1, ряд 1, ряд 2

(обычные "плоские" фланцы )

ГОСТ 12820-80 - самые распространенные Стальные плоские приварные фланцы
ГОСТ 12821-80 - распространенные Стальные приварные встык (=воротниковые) фланцы
ГОСТ 12822-80 - можно встретить Стальные свободные на приварном кольце фланцы
ГОСТ 12819-80 - очень редко встречается Литые стальные фланцы
ГОСТ 12817-80 - очень редко встречается Литые из серого чугуна фланцы
ГОСТ 12818-80 - очень редко встречается Литые из ковкого чугуна фланцы (максимум Ду 80)
EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы )

Type - любой, если форма (Form) = см. выше

для PN10:PN10

для PN16:PN16

DIN 2526 - устарел и заменен на EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей Form A, B, C, D, E (обычные "плоские" фланцы )

Важная ссылка: Инструкция по монтажу, установке и эксплуатации затвора поворотного дискового чугунного ABRA-BUV-VF межфланцевого

  • Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем паспорту.
  • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 250 циклов открытия/закрытия (для арматуры с ручным управлением) без обслуживания.
  • Затвор производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81. Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.

Дополнительная информация от Компании АБРАДОКС:

Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / GGG40 / EPDM межфланцевый с рукояткой или редуктором. Wafer butterfly valve. Серия 826.
PN16 DN32-600 GG25 / AISI316 / NBR с рукояткой или редуктором. Затвор дисковый поворотный. BUV-VF Серия 863.
----> Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / C958 / NBR - шток дуплексная SS2205 межфланцевый с рукояткой или редуктором. Wafer butterfly valve. Серия 843. Затворы с бронзовым диском на морскую воду, рассолы и т.п. (Вы находитесь сейчас на этой cтранице)
Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции.

Design and IT support: KS

DPVA.info Инженерный справочник.
E-mail: [email protected]
(+372) 5304 8184 / RU, EN, natuke ET(õpime)
RU, EN, natuke ET(õpime)

Контакты. Обратная связь.
ABRADOX EUROPE OÜ 2019 - 2024
  DPVA.info Инженерный справочник.

ХВС, ГВС, обвязка КНС, обвязка ВЗУ, обвязка теплообменников, обвязка насосов, канализация, водопровод, отопление, теплоснабжение, паровые системы, тепловые пункты, станции повышения давления, ливневая канализация, водоподготовка, насос
