Обратные клапаны для канализации под давлением и пр. шаровые DN(Ду)40-600, PN(Ру)10/16. Код серии ABRA-D-022-NBR. Корпус - чугун. Шар - алюминиевый сплав с покрытием NBR.

Прайс-лист и наличие на складе

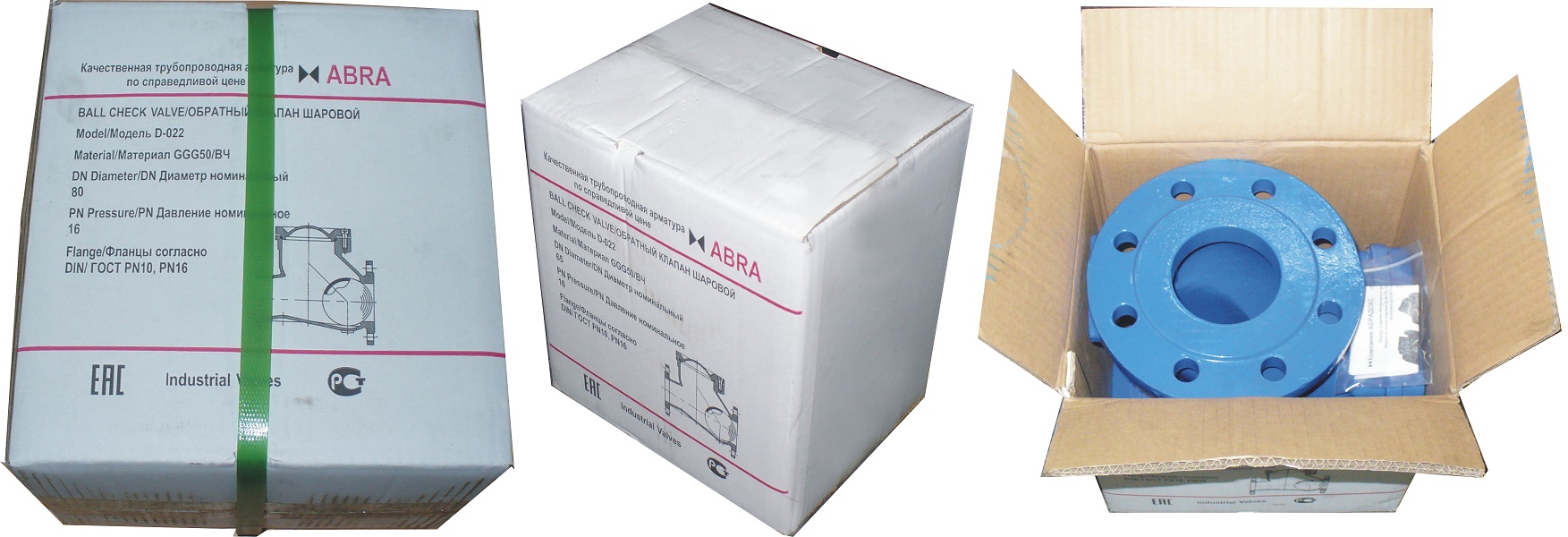

Безупречный внешний вид обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR:

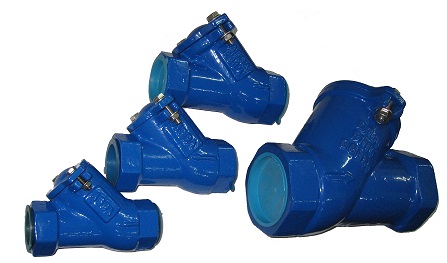

Резьбовые - ссылка на раздел

Рабочие среды и применения:

Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .

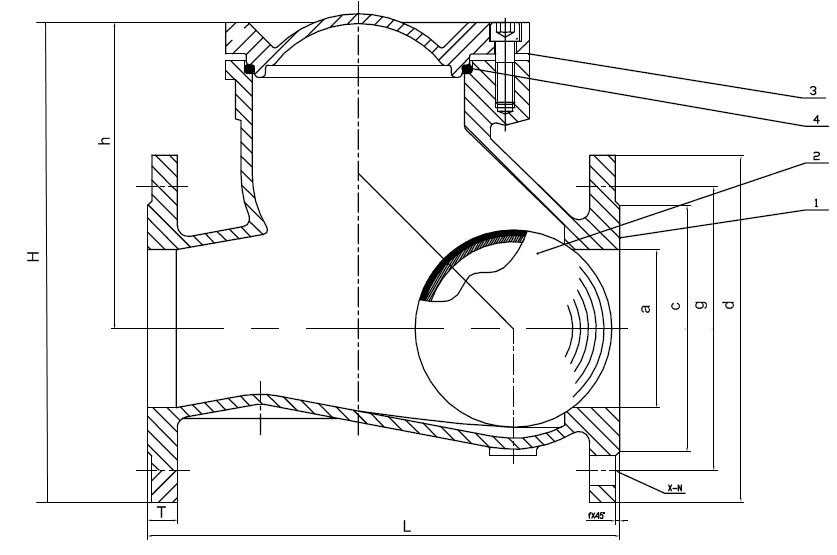

Чертеж габаритный обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR (размеры в таблице ниже):

• Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR. Размеры в мм.

Подробное описание требований к присоединительным размерам.

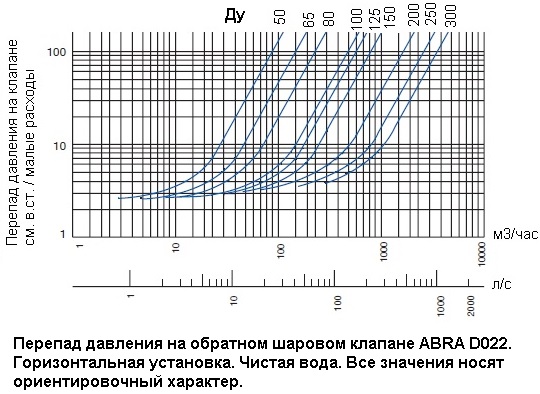

Перепад давления на малых расходах для обратных шаровых клапанов ABRA . Чистая вода. Горизонтальная установка.

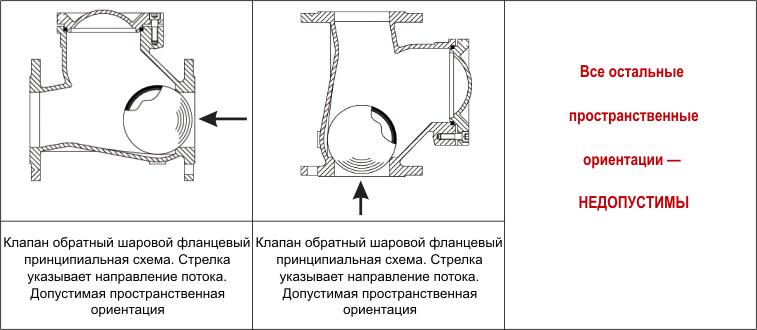

Разрешенные и запрещенные положения в установке обратного клапана шарового фланцевого ABRA-D-022-NBR

(ссылка) Таблица замены (взаимозаменяемости по габаритным и присоединительным размерам) для обратного клапана шарового фланцевого ABRA-D-022-NBR

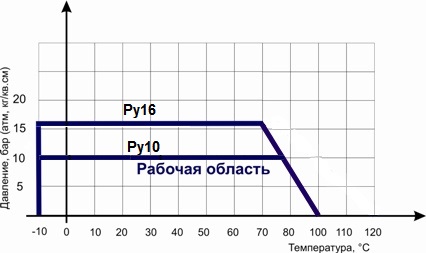

Диаграмма Давление / Температура для обратного клапана шарового фланцевого ABRA-D-022-NBR:

Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения обратного клапана шарового фланцевого ABRA-D-022-NBR. Все размеры в мм.

Подходящие стандарты ответных фланцев и исключения:

Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового фланцевого ABRA-D-022-NBR

1. Монтаж и эксплуатация изделия.
   • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
   • До начала монтажа необходимо произвести осмотр изделия.
   • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
2. Условия монтажа.
   • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011
   • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
   • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
   • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка.
   • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и не ближе 3-5 диаметров до или после сужения / поворота трубы
   • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше), так, чтобы противодавление при закрытии шара было не ниже 0,3 бар = 3 м в.ст. во избежание стуков (дребезга) и гидроударов.
   • Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
   • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
   • Затяжку крепежных болтов необходимо осуществлять равномерно
   • После запуска системы убедитесь в отсутствии протечек в местах присоединения
   • Не забудьте проверить обратные клапаны на наличие утечек после нескольких часов работы
3. Условия эксплуатации .
   • Клапаны обратные ABRA-D-022-NBR не требуют постоянного ухода
   • Периодически осматривайте клапаны на предмет протечки среды.
   • Проверку клапана можно провести при замене трубопроводов
     Внимание!
   • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
   • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
   • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
   • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
4. Условия транспортировки и хранения .
   • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
   • Не допускается попадание посторонних предметов внутрь или падений изделия
   • Проверку клапана можно провести при замене трубопроводов
   • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
   • При транспортировке корпус изделия должен быть защищен от повреждений.
5. Гарантийные обязательства.
   • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
   • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

Обратный клапан шаровой Ду 40-600, Ру 10/16.
