Обратный клапан нержавеющий из стали AISI316 (CF8M) тарельчатый межфланцевый DN15-300 PN25 ABRA-D71

Обратный клапан нержавеющий из стали AISI316 (CF8M) тарельчатый межфланцевый DN(Ду)15-300 PN(Ру)25 ABRA-D71

Безупречный внешний вид обратного клапана тарельчатого межфланцевого ABRA-D71:

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

• В любых системах на следующих средах:
  • вода, в т.ч. морская,
  • солевые растворы,
  • пар (до 8 бар),
  • сжатый воздух,
  • нейтральные газы,
  • спирты ,
  • антифризы в т.ч. водно-гликолевые,
  • аммиак,
  • слабоагрессивные среды,
  • светлые и темные нефтепродукты
  • прочие среды
• холодное водоснабжение (ХВС),
• горячее водоснабжение (ГВС),
• теплоснабжение с любым стандартным теплоносителем (включая антифризы),
• паровые системы (паровые линии, паропроводы) до 200°C,
• конденсатные линии,
• технологическое водоснабжение,
• газопроводы нейтральных и инертных газов,
• водоподготовка и водозабор,
• транспортировка минеральных и синтетических масел и т.д.

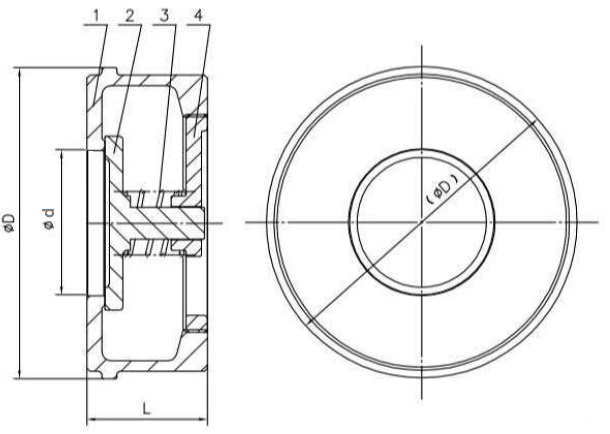

Чертеж габаритный обратного клапана тарельчатого межфланцевого ABRA-D71 (размеры в таблице ниже):

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана тарельчатого межфланцевого ABRA-D71. Размеры в мм.

• Узнать цену обратного клапана тарельчатого межфланцевого нержавеющего ABRA-D71
• Где купить обратный клапан тарельчатый межфланцевый нержавеющий ABRA-D71
• Где купить прокладки межфланцевые для обратных клапанов межфланцевых

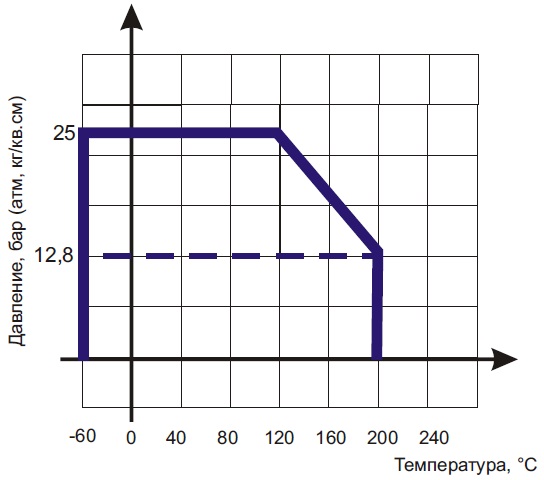

Диаграмма Давление / Температура для обратного клапана тарельчатого межфланцевого ABRA-D71:

Диаграмма определяет рабочую область для обратного клапана тарельчатого межфланцевого ABRA-D71 в координатах Давление (в барах приборного) / Температура (° C).

Подходящие стандарты ответных фланцев:

Инструкция по монтажу, установке и эксплуатации обратного клапана тарельчатого межфланцевого ABRA-D71

1. Монтаж и эксплуатация изделия.
   • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
   • До начала монтажа необходимо произвести осмотр изделия.
   • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
2. Условия монтажа .
   • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
   • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
   • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
   • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
   • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода
   • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота
   • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
   • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
   • Затяжку крепежных болтов необходимо осуществлять равномерно
   • После запуска системы убедитесь в отсутствии протечек в местах присоединения
   • Не забудьте проверить на наличие утечек после нескольких часов работы
3. Условия эксплуатации .
   • Клапаны обратные ABRA-D71 не требуют постоянного ухода
   • Периодически осматривайте клапан на предмет протечки среды.
   • Проверку клапана можно провести при замене трубопроводов
     Внимание!
   • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
   • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
   • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
   • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
4. Условия транспортировки и хранения .
   • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -60…+65 °С.
   • Не допускается попадание посторонних предметов внутрь или падений изделия
   • Проверку клапана можно провести при замене трубопроводов
   • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
   • При транспортировке корпус изделия должен быть защищен от повреждений.
5. Гарантийные обязательства.
   • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
   • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец
