Монтаж дисковых поворотных затворов межфланцевых. Инструкция по установке и эксплуатации дисковых поворотных затворов.

Инструкция по монтажу, установке и эксплуатации затвора дискового поворотного чугунного ABRA-BUV-VF межфланцевого

• • При установке затвора поворотного дискового чугунного "насухую" в трубопроводе сила трения резины о металл не всегда позволяет полностью закрыть его при помощи разумных усилий вручную. Если Вам необходимо закрыть затвор "насухую", следует смочить поверхности трения.
  • Затворы поворотные дисковые чугунные ABRA должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации
  • Для своевременного выявления и устранения неисправностей необходимо периодически подвергать поворотный затвор ABRA осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем затворы.
  • Указания мер безопасности.
    • К монтажу, эксплуатации и обслуживанию затворов поворотных дисковых чугунных ABRA допускается персонал, прошедший соответствующее обучение по устройству затворов, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.
    • Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт затвора поворотного дискового чугунного ABRA, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности.
    • Для обеспечения безопасной работы затвора поворотного дискового чугунного категорически запрещается:
      - использование затвора поворотного дискового чугунного ABRA на рабочие параметры, превышающие указанные в данном техническом описании;
      - эксплуатация затворов поворотных дисковых чугунных ABRA при отсутствии эксплуатационной документации;
      - производить опрессовку трубопровода давлением выше рабочего при закрытом диске затвора поворотного дискового чугунного ABRA;
      - разбирать поворотный затвор ABRA, находящийся под давлением;
    • Во избежание травм, неисправностей оборудования, падений, ударов и прочих повреждений  запрещается поднимать затворы поворотные дисковые чугунные за штурвал, привод или редуктор.
    • рекомендуется устанавливать фильтр механической очистки по направлению потока среды до затворов поворотных дисковых чугунный ABRA.
  • Порядок установки
    • Выбор фланцев: Монтаж поворотных затворов следует производить между фланцами плоскими или воротниковыми (ГОСТ 12821-80 исполнения 1, рядов 1 и 2 по ГОСТ 12815-80 = Тип 11 Исполнение A и B по ГОСТ 33259 / ГОСТ Р 54432), а не "только между воротниковыми", как у других производителей дисковых поворотных затворов. Монтаж поворотных затворов между фланцами воротниковыми не требует от монтажников особой квалификации, а требует только аккуратного следования данной инструкции. Монтаж между фланцами " плоскими" (ГОСТ 12821-80; ГОСТ 33259 / ГОСТ Р 54432 Тип 01, 02, 03, 04, 21, исполнения только A и B) возможен, если монтажники имеют достаточную квалификацию и опыт (хотя и не требует никаких особенных навыков).

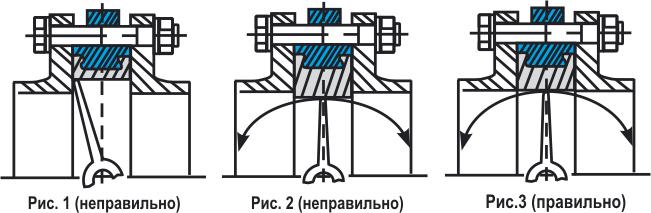

    • Использование фланцев с внутренним диаметром меньше номинального диаметра затвора может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1). Для фланцев изготовленных согласно стандартам указанным в таблице выше и затворов ABRA при правильной установке такой неприятности не случится.
    • В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
    • Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3)
    • Фланцы должны располагаться плоскопараллельно по отношению друг к другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
    • При установке дисковых поворотных затворов прокладки не используются.
    • Перед монтажом необходимо очистить (продуть) трубопроводы от грязи, песка, окалины
    •
      Установка затворов с вертикальным штоком строго не рекомендована. Это связано с практически обязательным наличием мусора, песка, окалины и прочей грязи в трубах инженерных систем РФ и СНГ.

    • Для уменьшения износа седлового уплотнения и, в целом,  увеличения срока службы, поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30 °), особенно при применении затворов в средах, содержащих абразивные частицы, т.к. для затворов любых производителей, при установке затвора штоком вертикально, характерен повышенный износ уплотнения внизу возле штока. Это связано с отложением абразивных частиц в нижней части затвора, возле оси штока.
    • Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
    •
    • Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
    • Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
    • Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».   см. подробную инструкцию на сайте наших партнеров. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему периметру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
    • При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобится дополнительная подтяжка соединения через некоторое время после начала эксплуатации.
    • Варианты монтажа фланцев:
    •
    • 1) Использование монтажной вставки. В данном случае приварка фланцев к трубопроводу осуществляется с помощью установленной между фланцам монтажной вставки. После окончательной приварки фланцев вставка изымается и вместо нее устанавливается затвор. Это рекомендуемый (самый безопасный) способ установки.
    • 2) Врезка части трубопровода с уже установленным затвором.  Вне трубопровода осуществляется приварка двух частей трубы к фланцам (длина частей привариваемой трубы должна иметь длину не меньше, чем два диаметра затвора). Далее затвор стягивается между полученными заготовками в соответствии с инструкцией по монтажу, и вся конструкция устанавливается в трубопровод, после чего происходит окончательная приварка.
    • 3) Точечная фиксация фланцев с установленным затвором.  Затвор устанавливается между фланцами (но не затягивается полностью) вне трубопровода, затем производится точечная приварка (прихватка) фланцев к трубопроводу, после чего затвор обязательно вынимается из фланцев и производится окончательная приварка фланцев. После этого осуществляется монтаж затвора. Данный метод является наиболее сложным (самым опасным) и требует высокой квалификации монтажной бригады, в противном случае седловое уплотнение затвора может быть повреждено при сварке.
  • Особенности монтажа дисковых поворотных затворов с электроприводом
    1. Перед установкой задвижки в трубопроводе необходимо настроить привод и затвор на совместную работу в соответствии с инструкцией завода-изготовителя электропривода:
       1. проверить монтаж или смонтировать привод с затвором;
       2. при монтаже затвора с приводом в любом положении, отличном от вертикального, привод должен иметь собственные опоры;
       3. установка привода под затвором строго не рекомендуется;
       4. настроить концевые выключатели и ограничители хода для положений «открыто» и «закрыто», седло при этом следует покрыть силиконовой смазкой во избежание работы "насухую";
       5. произвести несколько циклов пробного открытия-закрытия затвора с помощью ручного дублера;
       6. если при открытии от ручного дублера затвор открывается-закрывается нормально, произвести подключение к сетям питания и управления и произвести несколько циклов пробного открытия-закрытия с помощью электропривода. Только после выполнения указанных операций, если затвор с приводом функционируют нормально, допускается приступить к монтажу затвора на трубопроводе.
  • Правила хранения.
    • До монтажа затворы поворотные дисковые чугунные ABRA должны храниться в складских помещениях или под навесом, защищающих их от загрязнения, прямых солнечных лучей и атмосферных осадков, обеспечивающих сохранность упаковки, исправность  в течение гарантийного срока.
    • При длительном хранении  затвора поворотного дискового чугунного ABRA необходимо периодически (не реже 2-х раз в год) осмотреть, удалить наружную грязь и ржавчину, при необходимости обработать седловое уплотнение силиконовой смазкой - спреем.
    • После продолжительного хранения следует произвести ревизию на предмет видимых разрушений, растрескивания или потери эластичных свойств седлового уплотнения затвора.
    • Запрещается использовать поворотные затворы имеющие видимое растрескивание седловых уплотнений.
    • Для хранения при отсутствии заводской упаковки поворотные затворы следует упаковать в плотную промасленную бумагу или полиэтиленовую упаковку достаточной толщины.
    • После длительного хранения при необходимости следует провести дополнительный тест на герметичность и работоспособность под давлением.
  • Транспортировка.
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
    • Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69 .
    • Затворы поворотные дисковые чугунные ABRA транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений. Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.
    • При подъеме, погрузке и разгрузке затвор поворотный дисковый чугунный ABRA должен находиться в горизонтальном положении во избежание повреждений.
  • Регламентные работы.
    • Периодически, не реже одного раза в месяц, производить контроль в рабочем состоянии:
      - внешний осмотр;
      - проверку герметичности мест соединения относительно внешней среды.
  • Гарантийные обязательства.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
